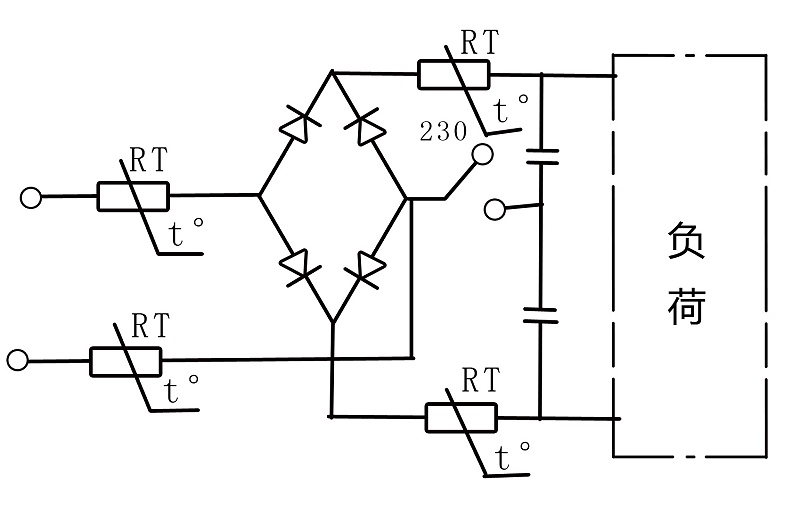

功率型NTC 热敏电阻可在交流线路上或是在桥式整流器的直流输出处串联使用（见下图），达到抑制开机浪涌电流作用。原理是：当电源开关打开时，NTC 热敏电阻处于冷态状态，电阻值较大，可有效抑制流经电阻体的浪涌脉冲电流，在浪涌脉冲电流和工作电流的双重作用下， NTC 热敏电阻温度就会上升，由于其本身具有负温度系数之特性，所以温度升高，电阻值急剧下降。

桥电路图片

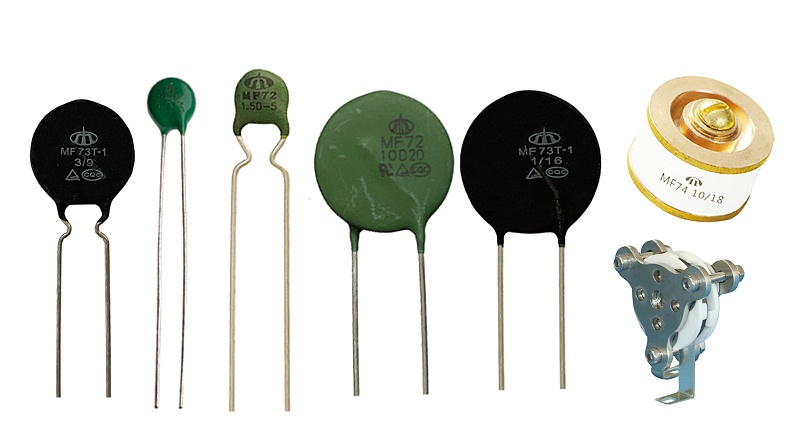

在稳态电流下，其电阻值将会很小，只有冷态状态下的1/20-1/50左右，对电流的限制作用会比较小，消耗的功率也很小，不会影响到整个电源的效率。所以在电源回路中使用功率型 NTC 热敏电阻，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便最为有效的措施。在抑制浪涌方面具体应用的如南京时恒电子的 MF72、MF73、 MF73T 、MF74 、MF75系列NTC 热敏电阻。
